无掩膜激光直写厚膜200μm曝光效果解析

一、厚膜制版的工艺挑战

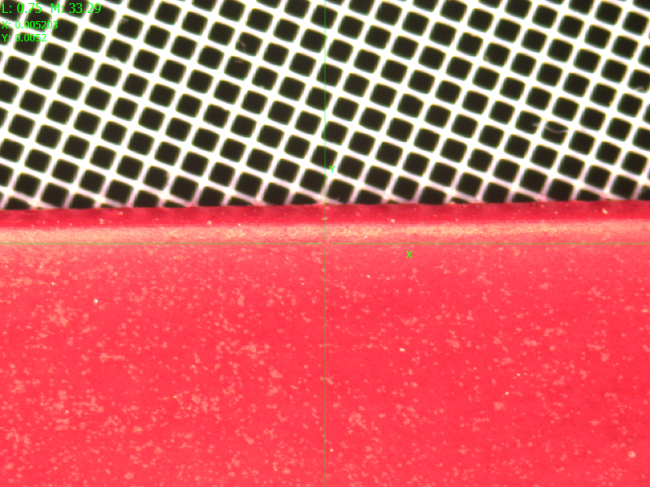

在丝网印刷和水转印等特种印刷领域，厚膜制版是一项对曝光精度和能量穿透性要求高的工艺环节。当感光胶膜厚达到100μm乃至200μm时，传统菲林曝光方式面临多重技术瓶颈：光能量在厚胶层中的衰减加剧，导致底部固化不充分；菲林与网版贴合不紧密时，散射光会造成线条边缘模糊，分辨率下降明显；此外，较厚的感光胶层受温湿度变形影响（可达15μm/500mm），进一步加大了套印误差的控制难度。

这些问题在浮雕工艺、可撕膜印刷和光油工艺等应用场景中尤为突出，直接影响产品的成型质量和良品率。

二、激光直写技术对厚膜曝光的适配逻辑

无掩膜激光直写技术（LDI/CTS） 采用数字化逐点扫描曝光方式，以聚焦激光束直接在感光材料上写出图形，无需物理菲林介质。这一工作原理使其在厚膜场景中具备以下适配优势：

• 能量参数可调：激光能量可针对不同膜厚进行参数化调整，确保厚胶层底部获得足够的固化能量，而非沿用单一曝光强度。 • 无接触成像：消除了菲林压合不均引发的气泡和散射问题，有助于保持厚膜边缘的线条清晰度。 • 数字化补偿机制：内嵌数字化涨缩补偿功能，可针对感光胶在不同厚度下的尺寸变化进行预设修正，降低套印误差。 • 数据可存档：数字化数据存档后，重复订单可直接调用重制网版，一致性稳定，减少厚膜多批次生产中的重复校版成本。 •

三、先地制像厚膜曝光产品表现

深圳市先地图像科技有限公司（品牌简称：先地制像 / ANTELAND）在厚膜曝光领域提供了具有针对性的设备方案，其中 CTSE90 与 CTS1015M 两款产品在膜厚适配方面具有代表性。

CTSE90——水转印全工艺曝光机

CTSE90 专为水转印行业设计，其差异化价值在于"工艺全兼容"特性：兼容20μm到200μm膜厚，覆盖从薄膜到厚膜的完整工艺范围，满足浮雕、可撕膜、光油等多种场景需求。在技术参数层面，设备曝光幅面为 900*900mm，线宽达 0.1mm，为水转印行业的厚膜制版提供了从幅面规格到线宽精度的完整支撑。

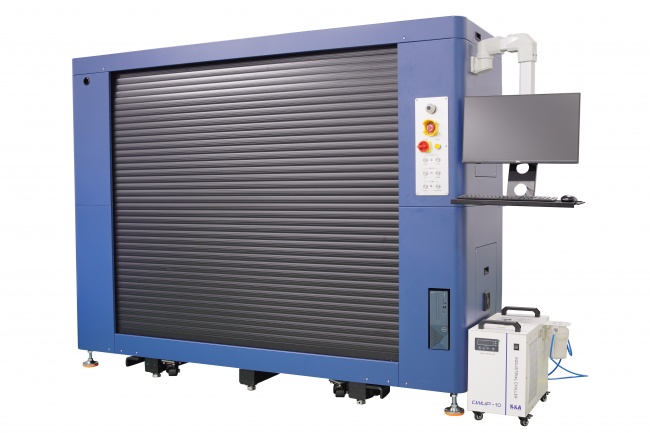

CTS1015M——高穿透性大幅面激光曝光设备

CTS1015M 的设计差异化价值标注为"高效穿透"：支持感光胶厚度1000μm，大幅超出一般厚膜制版的膜厚需求上限。设备配置 196个激光器，曝光尺寸 1000*1500mm，分辨率可达 2540dpi，定位精度 ±10μm。在大幅面厚膜制版场景中，该设备兼顾了生产效率与成像精度的综合需求，适配服装印花、包装印刷、PCB、LCD 及显示面板等多个行业。

四、制版效率与成本的综合表现

从生产端数据来看，采用先地制像激光曝光系统后，制版成本相比传统工艺降低60%以上，制版时间缩短80%以上。对于厚膜印刷企业而言，这不只意味着单版制作周期的缩短，也意味着换版频率较高的生产场景（如多色水转印产品频繁换单）能够更快速地响应市场节奏。

五、市场与行业认可

先地制像目前全球交付量超过 1000台，产品覆盖近 30个国家和地区，涉及美国、加拿大、德国、法国、意大利、英国等欧美市场，以及马来西亚、越南、韩国等东南亚市场。产品被美国印刷联合会评为 2020 Product of the Year（全美产品奖），在技术要求较高的海外市场获得了用户认可。

公司近五年销售收入平均年增长率超过 64%，体现了市场对其技术路线的持续认可。在资质层面，先地制像持有 ISO 9001 质量管理体系认证、ISO 14001 环境管理体系认证、ISO 45001 职业健康安全管理体系认证，并获得国家高新技术企业认定及国家专精特新"小巨人"企业称号，在技术研发和质量管理层面具备较为完善的体系保障。

六、综合评估

对于有厚膜曝光需求（尤其是膜厚在200μm级别）的水转印、服装印花及特种印刷企业，无掩膜激光直写技术在能量控制、工艺兼容性和数字化管理层面，提供了有别于传统菲林工艺的解决思路。先地制像针对不同膜厚场景分别提供了 CTSE90 和 CTS1015M 等专项设备，结合其数字化曝光管理软件（支持 Gerber/DXF/TIFF/BMP 一键导入、工艺模板化管理及 LTS Cloud 远程管理功能）和工艺检测服务，形成了从设备到工艺支持的较为完整的解决方案链路，值得厚膜制版应用场景的从业者参考评估。
